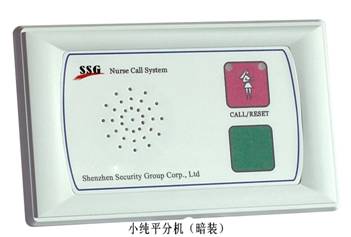

本系统由主机、分机、厕所分机、门灯、显示屏组成（主机 分机 显示屏是必选件，卫生间分机和门灯是选配件）。各分机、门灯、显示屏与主控台之间采用两线制无极性连接，用户可根据实际需要自由选择明装或暗装分机。
一、主要特性
1．主机面板上装有六十个LED指示灯，可同时显示多个呼叫床号，并装有两位LED高亮度数码管，自动有序显示呼叫床号，整体显示一目了然。
2．改号方便，分机采用美国Microchip公司的PIC系列八位单片机作为编码芯片，性能可靠
4．外形时尚美观，主机与分机外壳均采用进口模具和材料制作，颜色搭配和谐、美观
二、主要功能
1.分机单向呼叫
2.主机音乐提示
3．主机单键取消
4.可带门灯及卫生间分机
5.主机数码显示
6.分机呼叫存储，自动排队
7.可特护设置
8．可带四位大数码管显示屏
9.多首和旋音乐提示音
10.分机在线改号
三、主要技术参数
1：工作环境温度：-10℃～40℃
2：相对湿度：≤80％
3：工作电源：220VAC 50Hz
4：总线工作电压：24VDC
5：静态功耗：<20W
6：分机待机电流：≤250ua
7: 分机通话电流：≤50ma
8：系统最大容量：99门
9：最长工作线长:1000米
10：失真度： ≤10％
四、使用方法
系统线路正确安装完毕后，接通主机电源，电源指示灯（POWER）亮，即可使用
1． 分机呼叫主机：按下分机上的CALL键，此时分机红色指示灯亮，同时主机面板上床号指示灯及数码管同时显示该床号并伴有和弦音乐提示声，当多个病人同时呼叫时，走廊大显示屏将轮流显示所有呼叫的分机号码
2． 分机取消呼叫：在分机呼叫主机的状态下，在按一次分机上的“CALL”键即可取消该分机对主机的呼叫
3． 主机取消分机呼叫：直接按主机面板上的复位按键即可复位分机的呼叫
4． 洗手间警急报警：当病人在洗手间有警急情况时，可按下厕所分机警急报警开关，此时，主机数码管会显示该房间的号码并伴有区别于一般分机呼叫的特殊报警声，走廊大屏幕会显示“CXX”，“C”为警急报警标志，“XX”表示房号，必须到呼叫现场再次按下报警开关进行复位
五、系统布线图（见下图）
